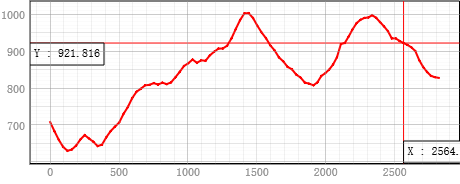

什么是地形剖面图
地形剖面图（Topographic Profile）是沿着地表某一特定路径（如直线或折线）绘制的高程变化曲线图。它将二维的数字高程模型（DEM）转化为一维的垂直切面视图，展示该路径上地面海拔随水平距离的变化情况。
主要用途
生成地形剖面图在多个领域都有重要应用：
- 地貌分析：判断坡度陡缓、识别山谷与山脊、分析河流纵剖面形态等。
- 工程规划：道路、铁路、管线选线时评估地形起伏，估算填挖方量。
- 水文研究：分析流域坡降，辅助模拟径流速度和汇流过程。
- 地质初步判断：结合断裂带走向观察地形突变，推测可能存在断层或岩性差异区。
- 教学与科普：直观展示地形特征，帮助学生理解等高线与实际地貌的关系。
使用QGIS制作地形剖面图
步骤 1：安装并启用剖面工具插件
打开 QGIS → 菜单栏选择 插件 → 管理并安装插件
搜索关键词：Profile Tool
安装并启用该插件
步骤 2：创建剖面线
新建一个矢量图层（类型为“线”），命名为 profile_line
使用“添加线要素”工具，在感兴趣区域绘制一条穿越地形的路径（例如从低地向高山延伸）

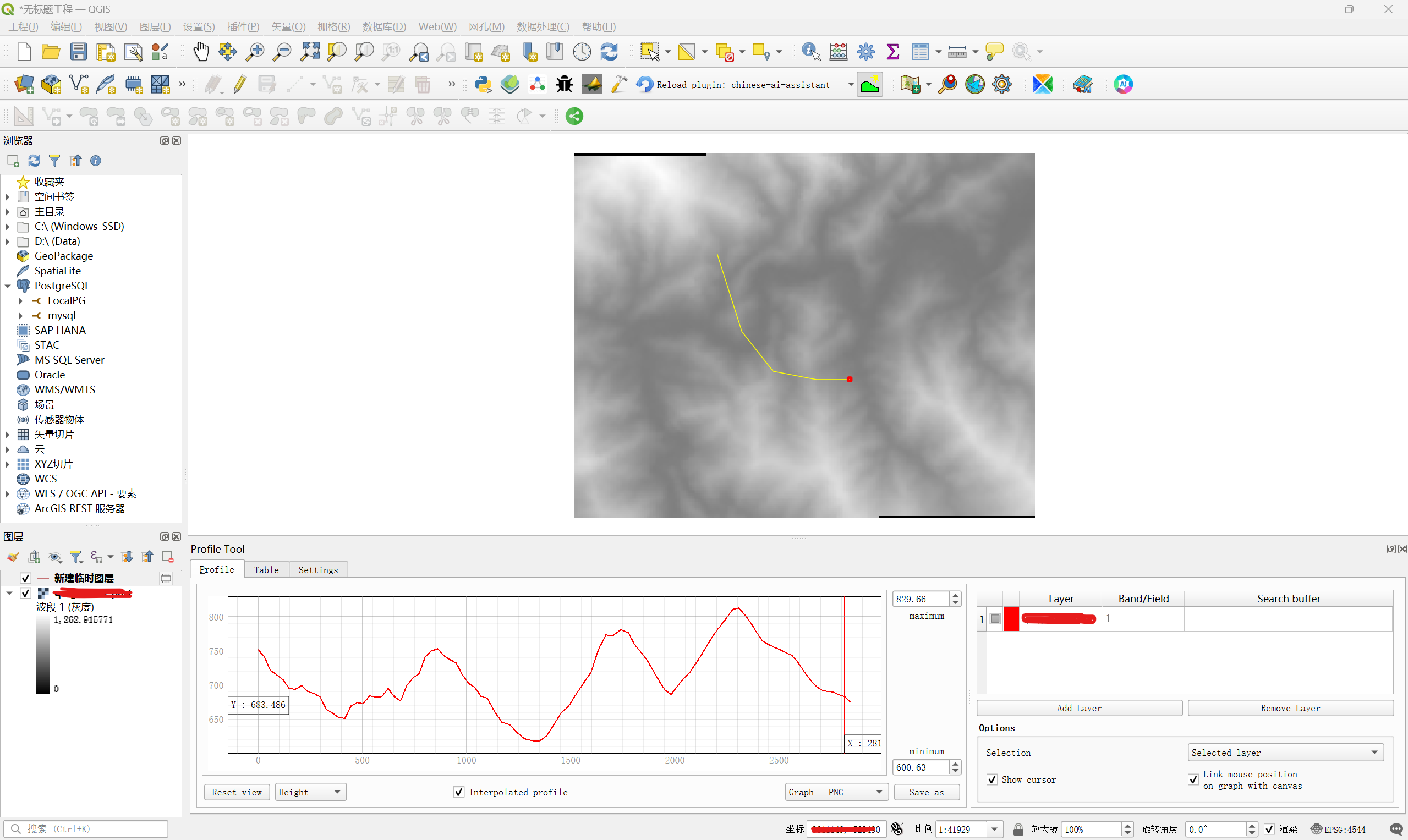

步骤 3：生成地形剖面图
打开 Profile Tool 面板（通常位于右侧或通过菜单打开）
将 DEM图层 添加为输入图层
选择你绘制的 profile_line 作为剖面线
即可看到自动生成的地形剖面曲线
步骤 4：导出结果
点击 Save As保存为PNG，或者点击Table标签，按表格数据保存。
更多QGIS使用问题，欢迎留言或联系我们。转载须注明出处。
