使用QGIS判断道路图层是否联通

在 QGIS 中，主要依赖 v.net.components（GRASS GIS）工具判断道路图层是否连通（即整个网络是否构成同一个联通体）。在执行之前，需要对道路图层进行预处理，主要包括将线段的端点，移动到距离最近的线段上，从而解决T形交叉问题。

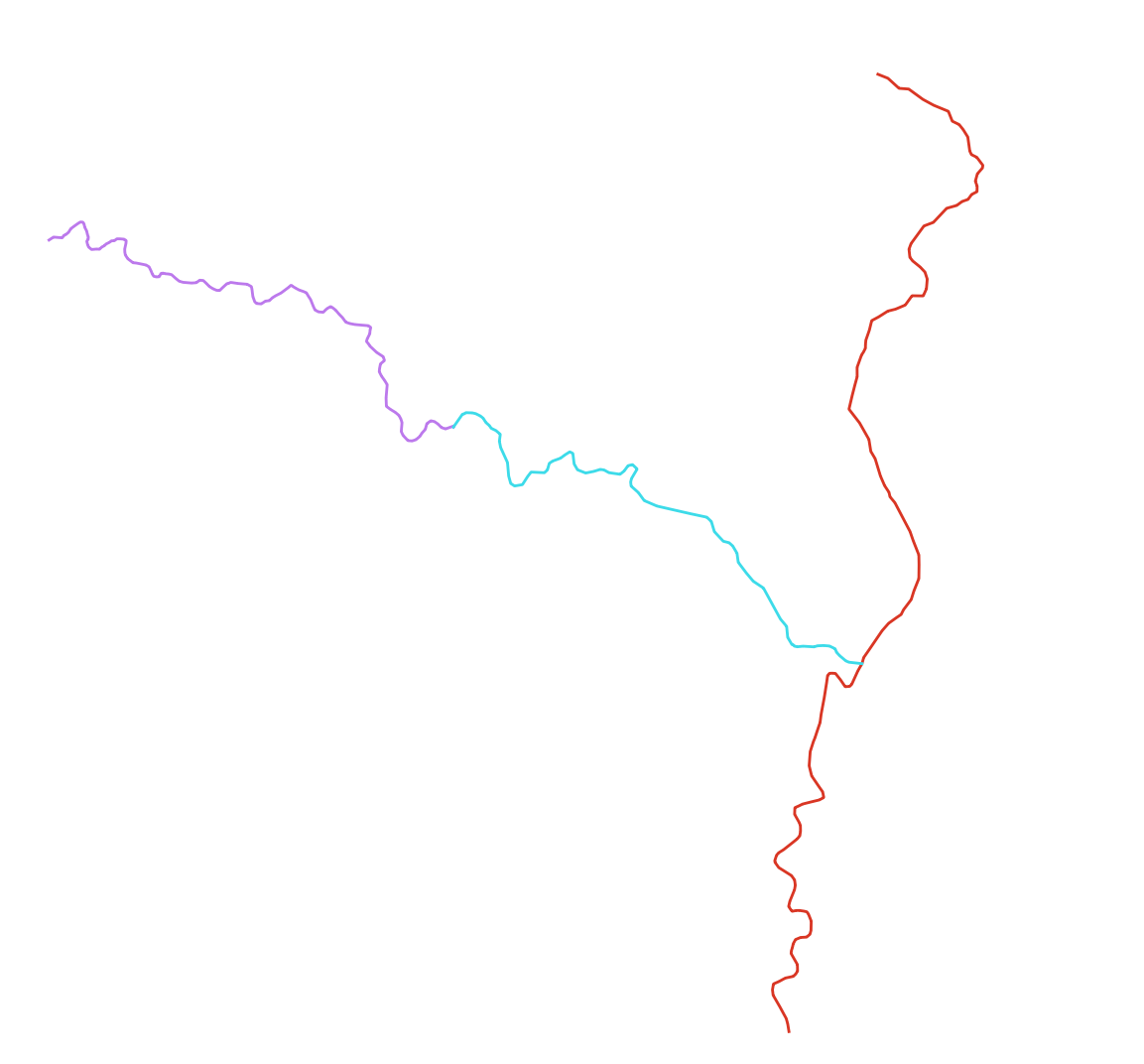

使用v.clean的snap算法，将道路的端点，均移动到最近的道路上。
点击这里，了解如何使用v.clean工具。
将道路打断

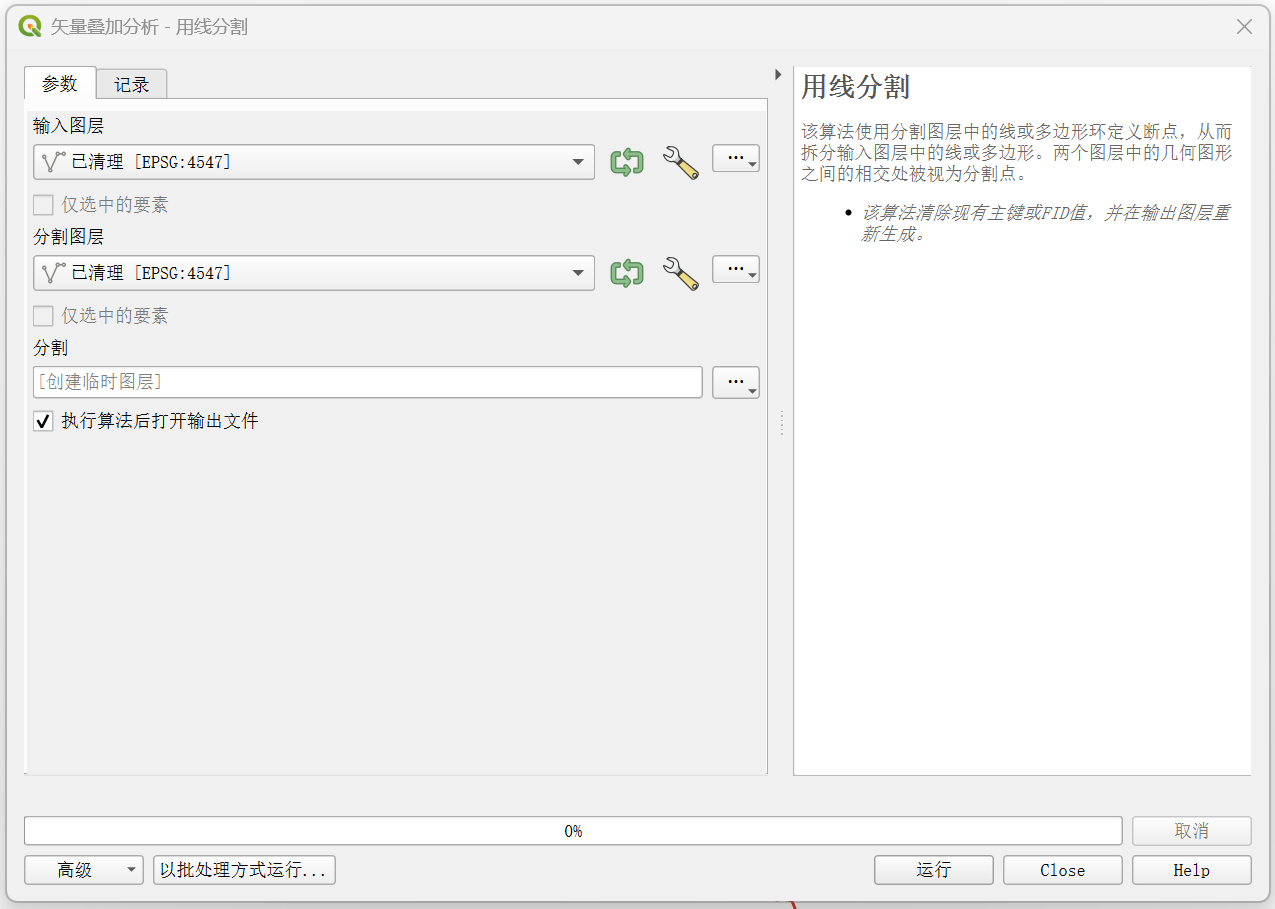

在 QGIS 工具箱中，找到用线分割算法（算法ID：native:splitwithlines）。如下图所示，将输入图层和分割图层都选为上一步处理后的图层。

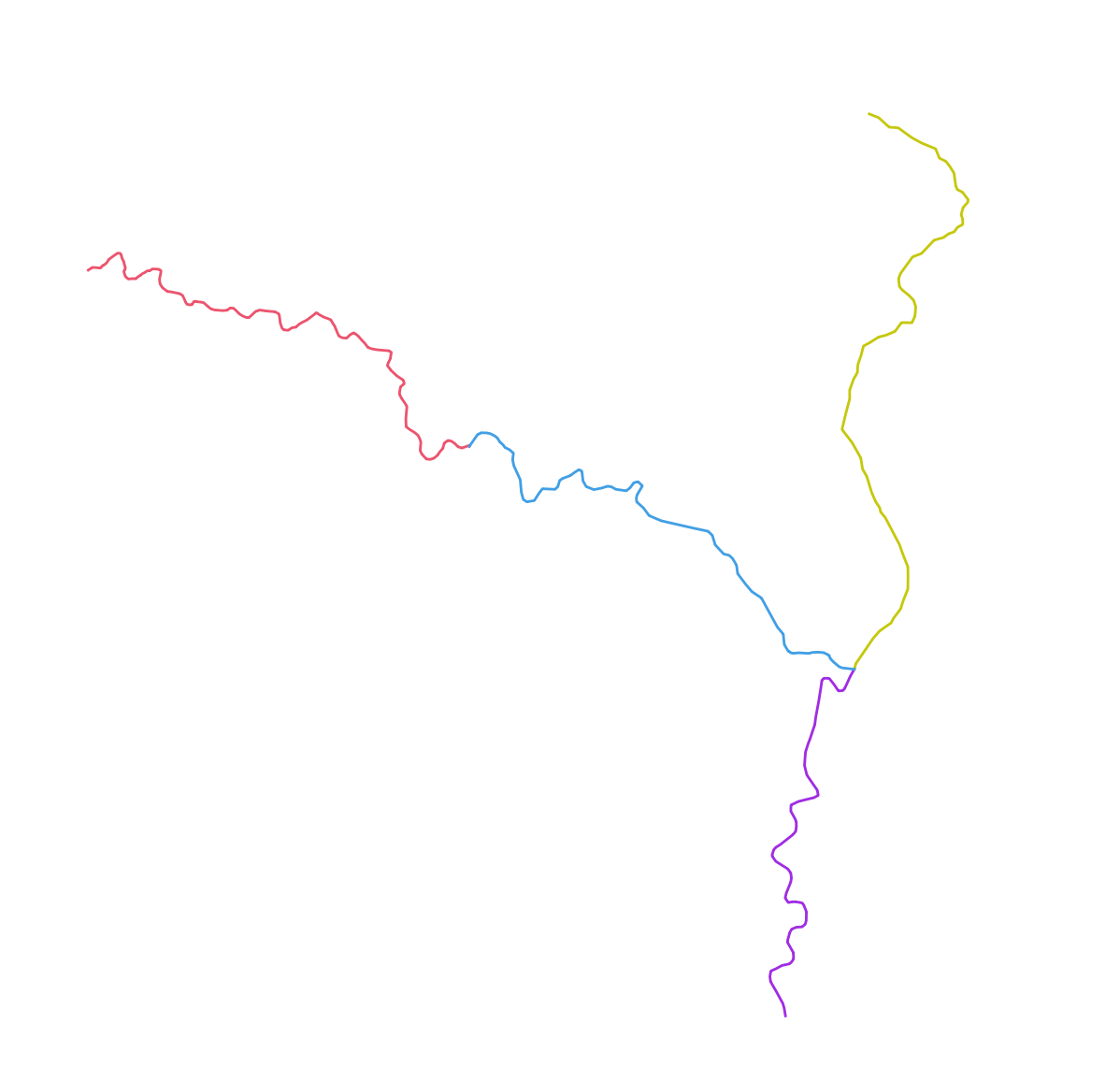

处理后结果如下图。

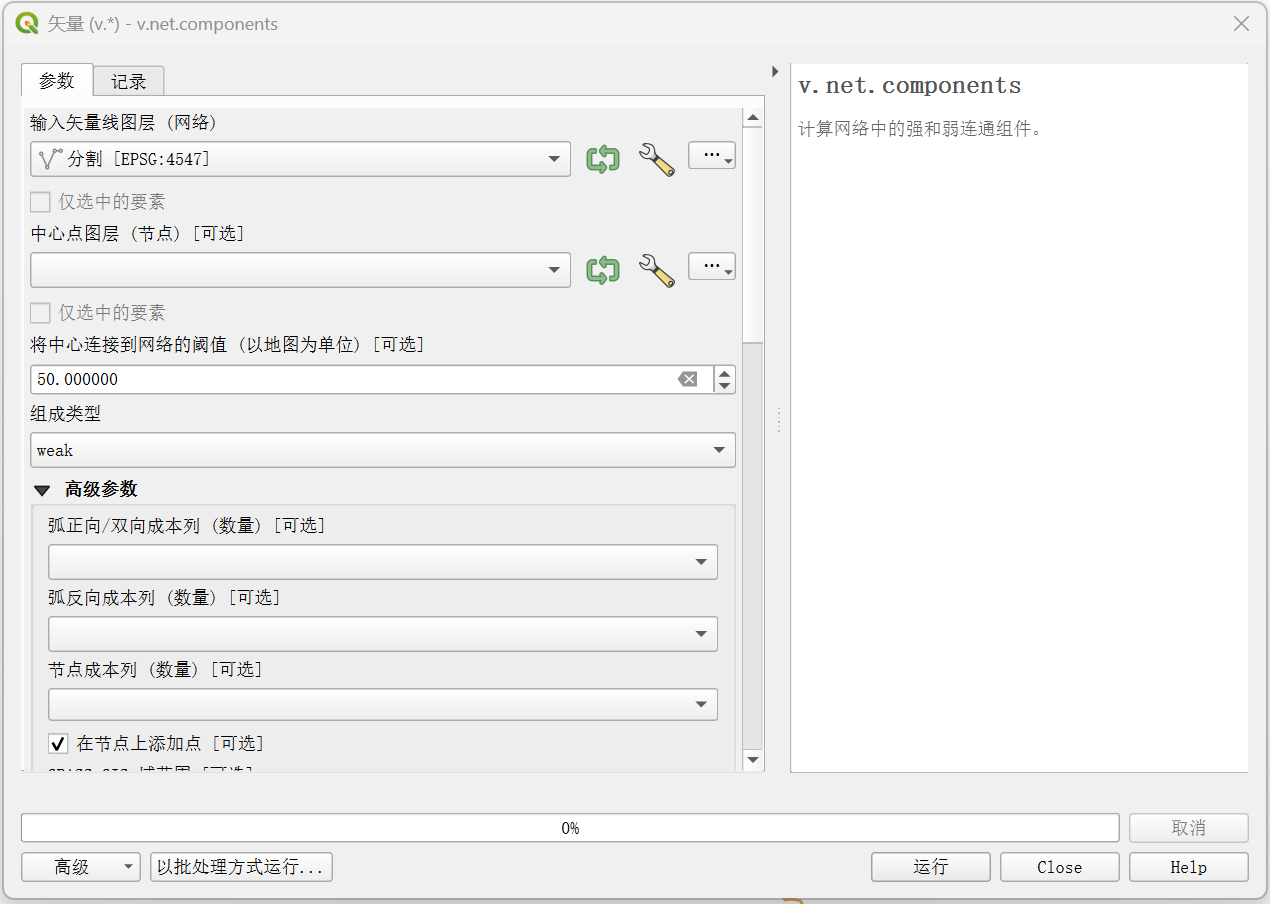

在 QGIS 工具箱中，找到 v.net.components 工具。将输入矢量线图层设置为道路打断后的结果，点击运行。

组成类型（判断原则）

可选参数说明

arc_layer，类型str（默认 "1"）：
指定弧段（线）所在的 layer 编号。GRASS 网络中，线要素默认存于 layer 1；若你自定义了其他 layer，需修改此值。

node_layer，类型str（默认 "2"）：
指定节点（点）所在的 layer 编号。GRASS 网络中，节点默认存于 layer 2；若 v.net 运行时指定了 node_layer=3，则此处需同步。

arc_column：
弧段正向/双向通行成本列（如 length_m, time_min）。若设此字段，则 method=strong 时，该值作为正向通行代价；若未设，模块按无权图处理（所有弧段权重=1）。

arc_backward_column：
弧段反向通行成本列（用于单向路）。若某路段禁止反向通行，可在该字段设 -1；若未设，反向通行默认允许（权重同 arc_column 或 1））。

node_column：
节点通行成本列（如红绿灯等待时间）。若某节点设为 -1，则视为不可通行节点（如封闭路口）；影响 weak 和 strong 两种模式。

points：
额外的中心点图层（如学校、医院），用于将其强制加入网络连通性分析。若不提供，模块仅分析网络自身连通性；若提供，会先将这些点以 threshold 距离连接到最近弧段上（类似 v.net connect）。

threshold：
配合 points 使用：点到网络的最大连接距离（地图单位）。使用投影坐标系，若设 threshold=50，则 50 米内点会被连接；• 若 points 为空，此参数被忽略。

输出参数说明

output
输出线图层（Network_Components_Line），即原网络线要素，附加 comp 字段标识所属连通分量。

output_point
输出点图层（Network_Components_Point），仅当启用 -a 时有效，存放所有节点位置及 comp 值。若未启用 -a，此输出为空。

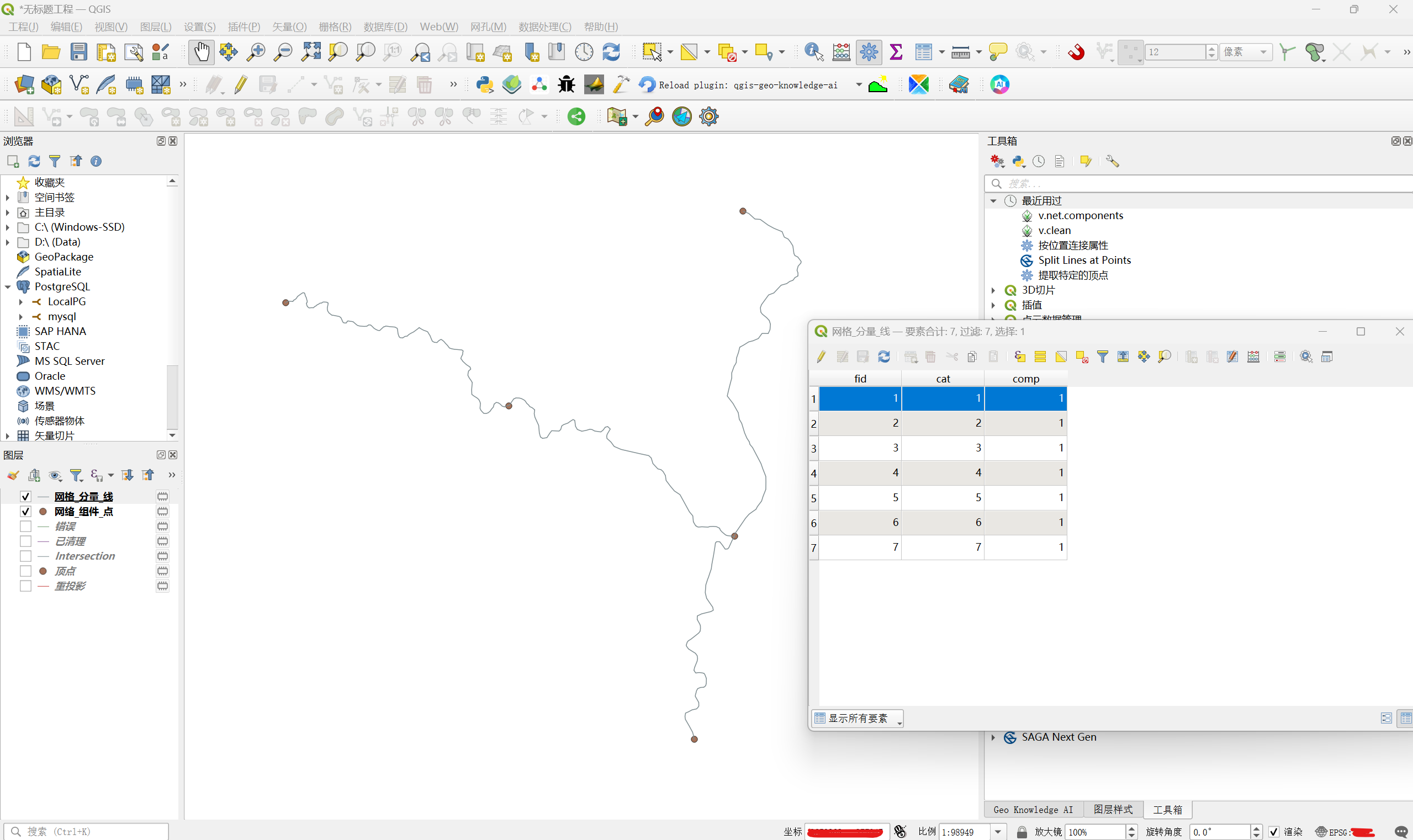

查看生成图层的属性表，按 comp 字段排序或统计唯一值。

更多QGIS使用问题，欢迎留言或联系我们。转载须注明出处。
