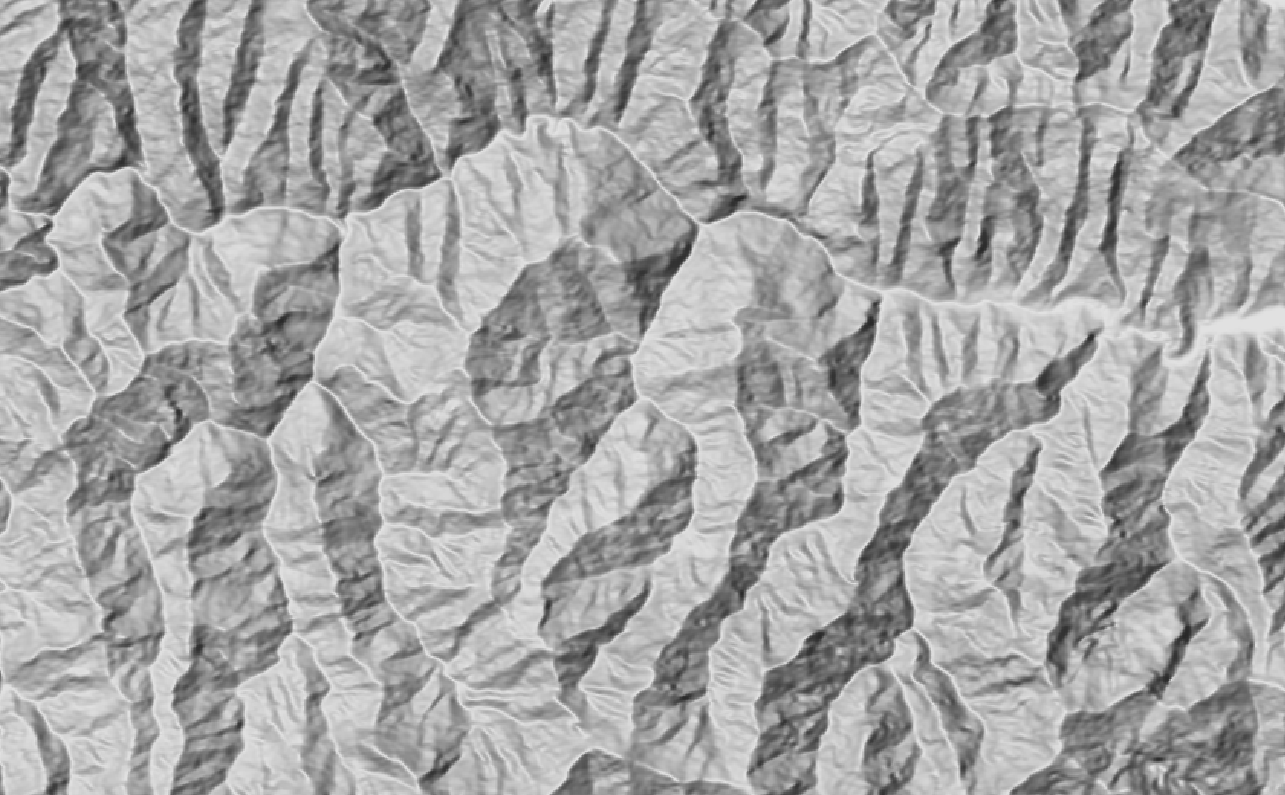

山体阴影图（如上图所示）呈现了清晰的山脊线与谷地结构，整体纹理平滑连贯，有效突出了该区域地形起伏特征，摆脱原始DEM中高频噪声干扰。
本文使用QGIS，说明如何制作以上山脉阴影图。
步骤 1：对原始DEM进行高斯模糊（低通滤波）
目的：消除微地形噪声，保留宏观地形趋势

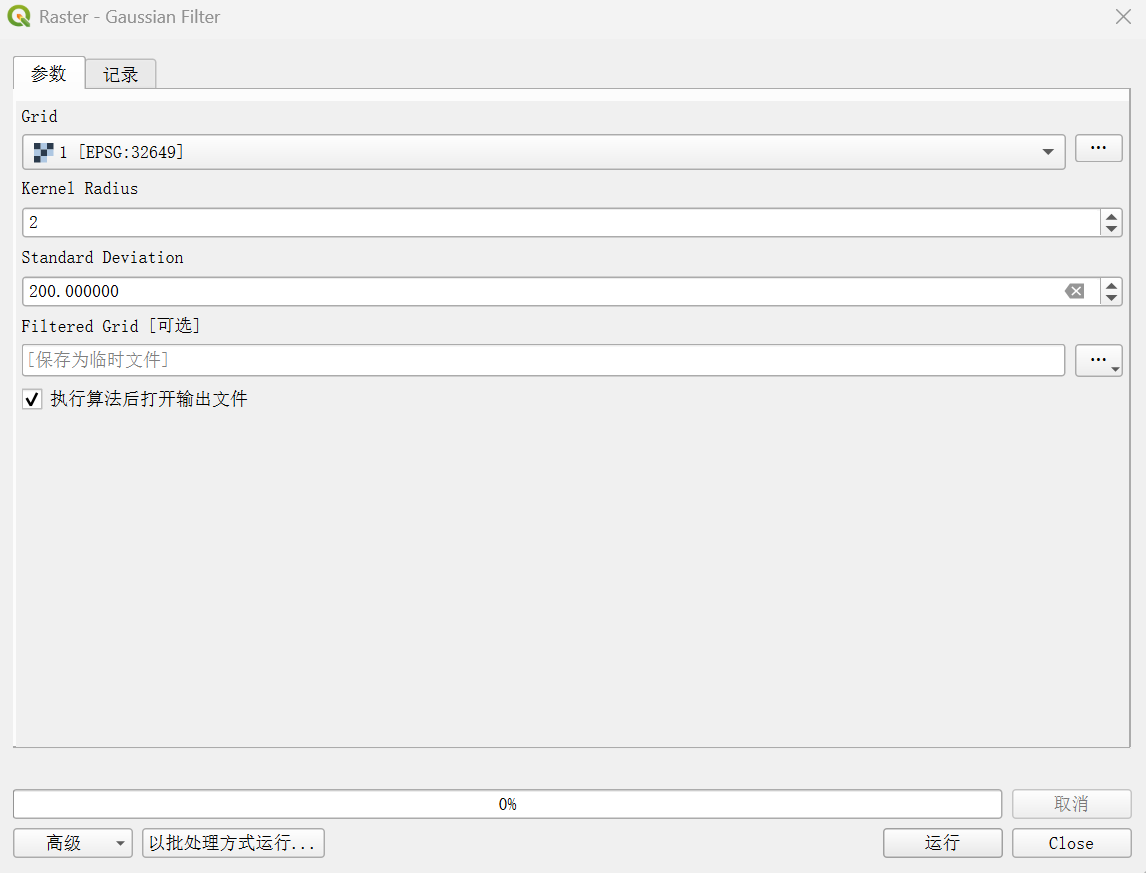

工具：SAGA Next Gen → Raster filter → Gaussian filter（高斯滤波 ）
算法ID：sagang:gaussianfilter
关键参数：
Grid：选择原始DEM
Standard Deviation：数值越大，模糊强度越大。

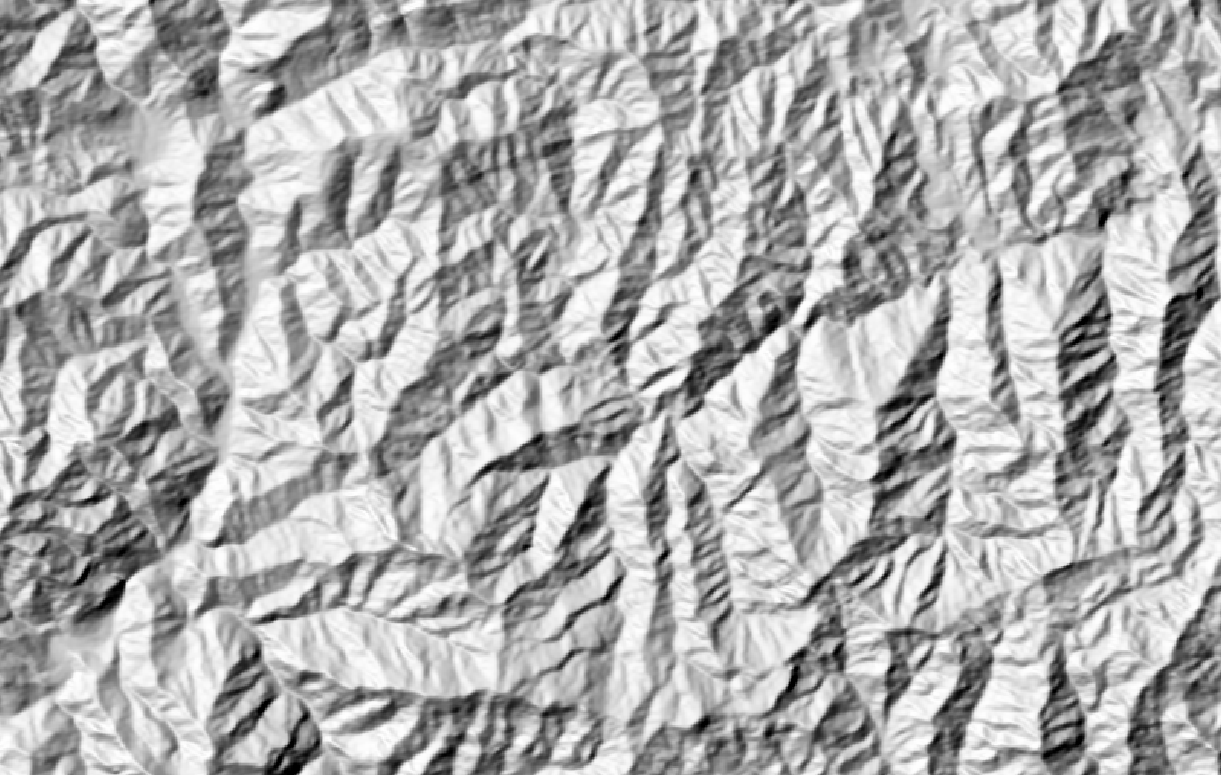

步骤 2：基于模糊后DEM生成山体阴影
目的：计算光照下的明暗分布，体现地形起伏
工具：QGIS原生 → 栅格分析 → 山体阴影 (Hillshade)
算法ID：native:hillshade
关键参数：
高程图层：模糊后的DEM（即步骤1输出）
方位角：默认 315°（西北光源，增强山脊对比）
垂直角：建议 35°（较低仰角延长阴影，强化立体感）
Z因子：保持 1.0（与坐标系相关）
输出：保存为新栅格

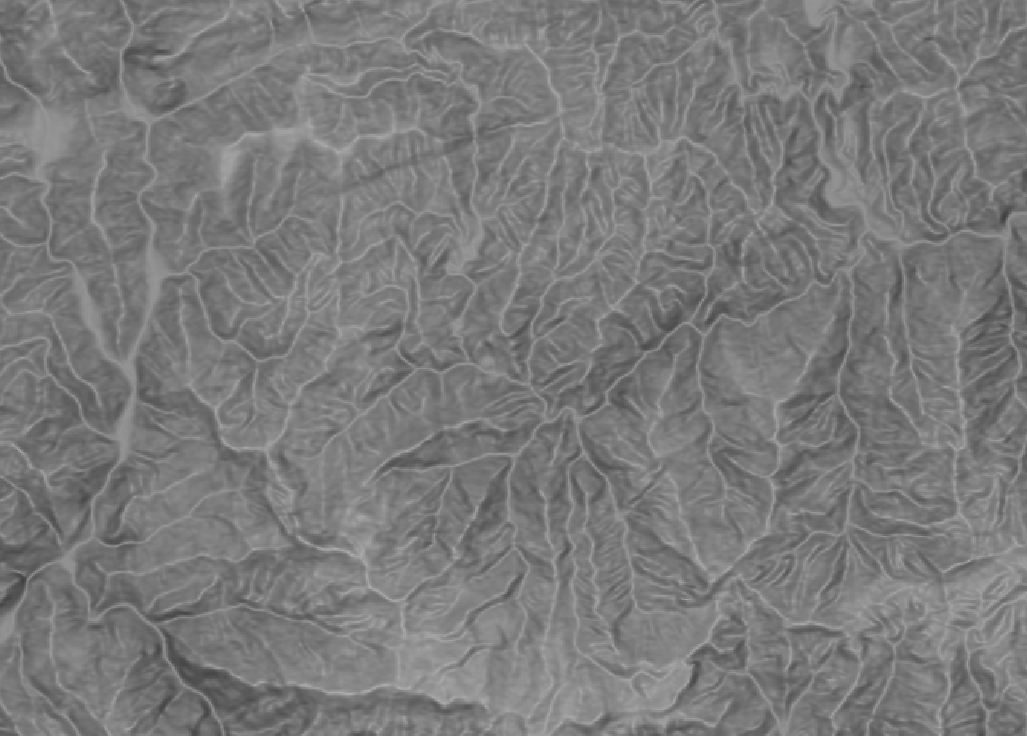

步骤 3：叠加坡度图层增强层次感
工具：QGIS原生 → 栅格分析 → 坡度 (Slope)
算法ID：native:slope
操作：
- 输入模糊后的DEM（即步骤1输出）
- 输出坡度图层
- 在图层属性 → 符号系统中：将配色方案选择为单波段灰度 → 颜色梯度设置为白到黑（陡坡深色，缓坡浅色）
- 设置透明度为 30% ~ 50%
- 置于山体阴影图层上方叠加
