QGIS 中生成平行线（偏移线）的两种实用方法

工具人LuYY

在日常 GIS 数据处理中，经常需要基于已有线要素生成与之平行的新线。QGIS 提供了多种方式来实现这一需求，本文介绍两种最常用且已内置的工具，分别适用于快速出图和精细控制两种场景。

以下示例假设项目坐标系为 EPSG:3857（Web Mercator，单位为米），偏移距离设为 10 米。

适用场景：在 QGIS 中按指定距离复制一条平行线，例如道路红线偏移、管线平行布设、河道岸线生成等。

方法一：QGIS 原生工具

适用场景

只需要一条简单的平行线，不关心方向（左/右）
追求操作速度和简洁性
对拐角处理没有特殊要求

工具信息

算法名称： 偏移线
算法 ID： native:offsetline |
所在位置：工具箱 → 矢量几何图形 → 偏移线

操作步骤

打开 QGIS，在菜单栏找到 数据处理 → 工具箱（或按 Ctrl+Alt+T），打开处理工具箱面板。
在搜索框中输入 native:offsetline 或直接搜索 偏移线。
双击该工具，进入参数配置界面：
- 输入图层：选择你的线图层。
- 距离：输入 10（单位与项目坐标系一致，EPSG:3857 下即 10 米）。
- 段数：控制曲线偏移时的分段精度，默认值通常即可。
- 连接样式：选择拐角处的连接方式（圆角/斜接/斜切）。
点击 "运行"，即可生成偏移后的平行线图层。

算法局限

无法指定偏移方向（左侧/右侧），默认向一侧偏移
对复杂拐角的处理能力有限

方法二：GRASS GIS `v.parallel` 工具

适用场景

需要精确控制平行线生成在线的左侧、右侧或两侧
需要处理拐角处的圆角效果
遇到内部拐角（凹角）生成异常，需要类似缓冲区的处理方式
对输出质量有较高要求

工具信息

算法名称：v.parallel
算法 ID：grass:v.parallel
所在位置：工具箱 → GRASS → 矢量 → v.parallel

参数详解

distance(主轴距离)：平行线偏移距离（单位与坐标系一致）
side：偏移方向：left（左侧）、right（右侧）、both（两侧）
-r 标志：勾选后，外部拐角将变为圆角，视觉效果更平滑
-b 标志：创建类似缓冲区的平行线，可解决内部拐角（凹角）生成异常的问题
minordistance (次轴距离)：沿次轴的偏移距离。（单位与坐标系一致）
angle (主轴角度)：主轴的角度（以度为单位），默认值为 0
tolerance (容差)：弧形折线的容差（单位与坐标系一致）

名词解释：
distance (主轴距离)：平行线与原线之间的垂直距离（即侧向偏移）。
minordistance (次轴距离)：平行线沿原线方向（纵向）的偏移量。

操作步骤

在处理工具箱搜索栏中输入 grass:v.parallel 或 v.parallel。

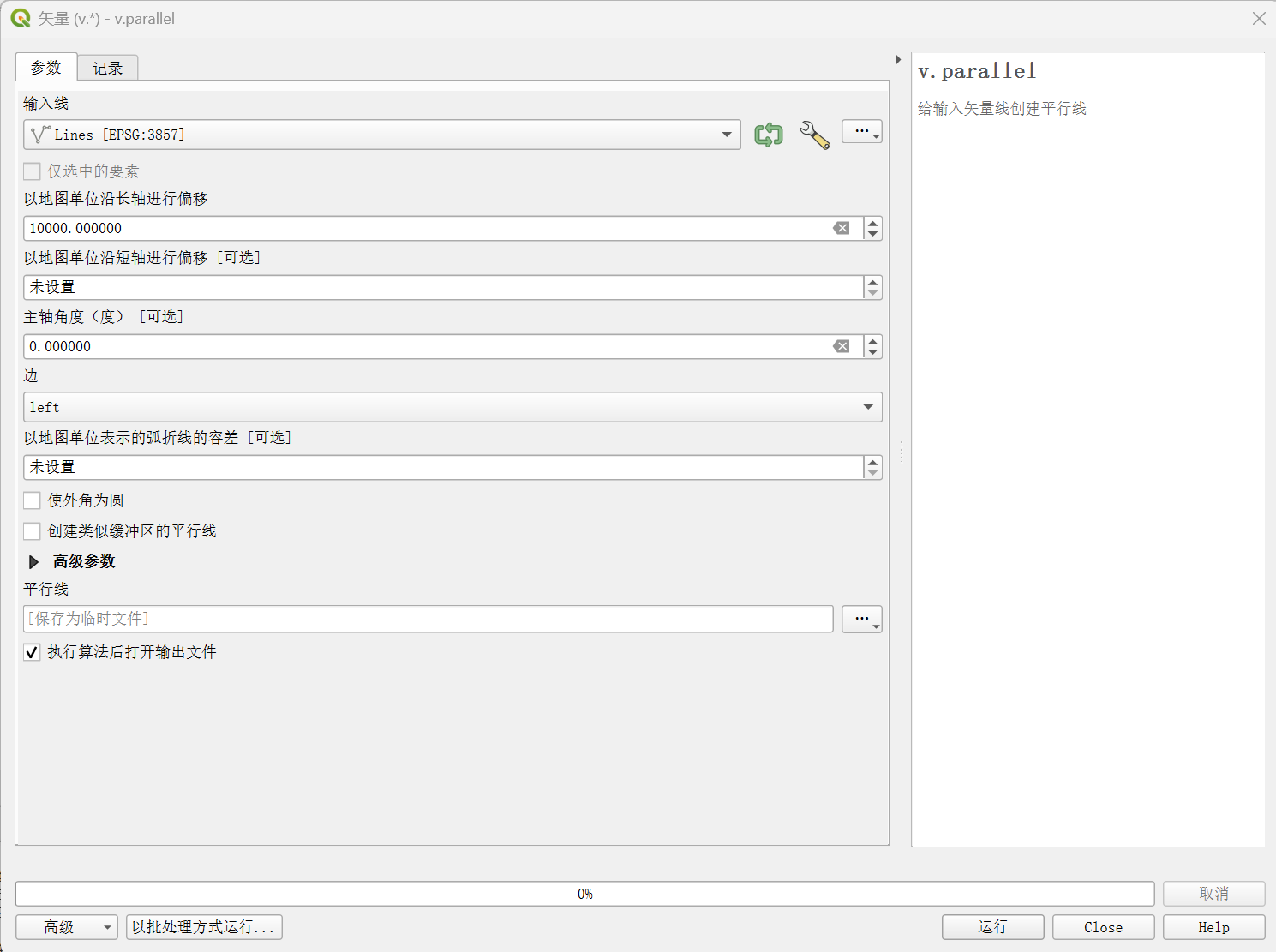

双击打开工具，配置参数：
- Input vector layer：选择你的线图层。
- Distance：输入 10。
- Side：根据需要选择 left、right 或 both。
- 勾选 -r 使外部拐角圆角化（推荐）。
- 如遇内部拐角生成问题，勾选 -b。
点击 "运行"，等待 GRASS 处理完成。

实战建议

快速验证：先用方法一（原生偏移线）快速生成，查看大致效果。
精细调整：如果方向不对或拐角不理想，切换到方法二（v.parallel），利用 side 和 -r 参数进行精细控制。
批量处理：两种工具都支持 QGIS 的批处理模式（右键工具 → 作为批处理执行），可一次性对多个图层执行相同操作。
坐标系注意：偏移距离的单位取决于项目坐标系。如果使用 EPSG:4326（WGS84 经纬度），距离单位为度而非米，需先重投影到投影坐标系（如 EPSG:3857 或当地 UTM 投影）。

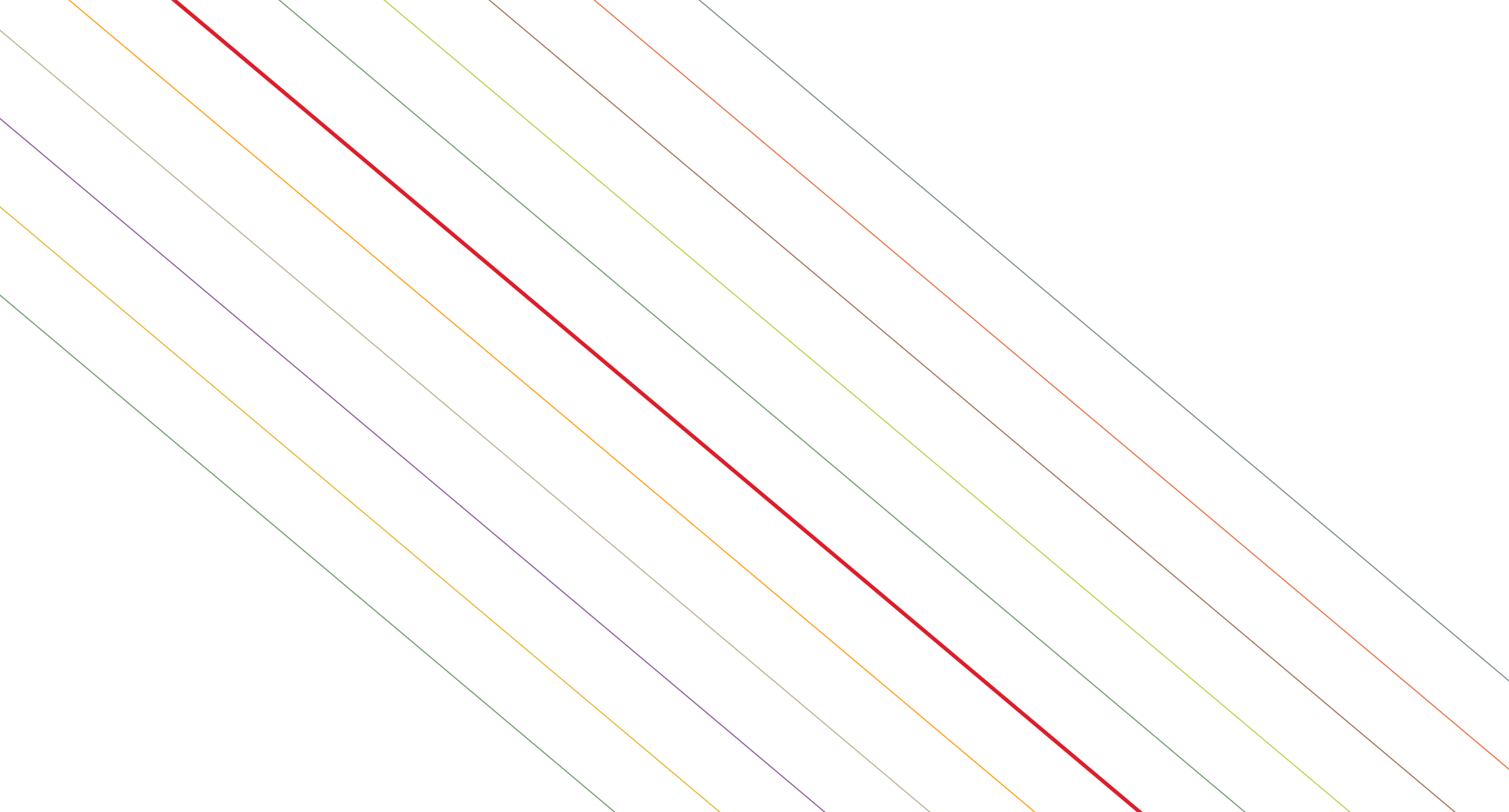

代码实现：批量执行 v.parallel

运行代码前，请修改 图层名称、输出目录和间距参数。

from qgis.core import QgsProject, QgsVectorLayer, QgsProcessingFeedback
from qgis.PyQt.QtCore import Qt, QVariant
from qgis.PyQt.QtGui import QColor, QFont, QBrush
import processing
import os

# PyQGIS Code

# 获取当前项目实例
project = QgsProject.instance()

# 获取输入图层 Lines（按名称查找）
layers = project.mapLayersByName('Lines')
if not layers:
    raise ValueError("项目中未找到名为 'Lines' 的图层，请确认图层名称是否正确。")

input_layer = layers[0]
input_source = input_layer.source()

# 设置输出目录
output_dir = 'D:/output/20260724'
os.makedirs(output_dir, exist_ok=True)

# 设置等距间隔参数（单位：米，项目坐标系 EPSG:3857 为米单位）
distances = [10, 20, 30, 40, 50]

# 设置生成侧边：0=左侧(left)，1=右侧(right)，2=两侧(both)
sides = {
    'left': 0,
    'right': 1
}

# 创建处理反馈对象
feedback = QgsProcessingFeedback()

# 批量生成平行线
generated_layers = []
for distance in distances:
    for side_name, side_value in sides.items():
        # 构造输出文件路径和图层名称
        output_name = f'Lines_Parallel_{side_name}_{distance}m'
        output_path = os.path.join(output_dir, f'{output_name}.shp')

        # v.parallel 算法参数
        params = {
            'input': input_source,      # 输入线图层
            'distance': distance,       # 偏移距离（米）
            'side': side_value,         # 侧边枚举值：0=left, 1=right, 2=both
            'output': output_path,      # 输出文件路径
            '-r': False,                # 不将外拐角圆角化
            '-b': False,                # 不创建缓冲区样式平行线
        }

        try:
            # 执行 grass:v.parallel 算法
            result = processing.run('grass:v.parallel', params, feedback=feedback)

            # 将结果加载为 QgsVectorLayer
            output_layer = QgsVectorLayer(result['output'], output_name, 'ogr')

            if output_layer.isValid():
                # 添加到当前项目
                project.addMapLayer(output_layer)
                generated_layers.append(output_name)
                print(f'成功生成并加载图层：{output_name} -> {output_path}')
            else:
                print(f'结果图层无效：{output_name}')

        except Exception as e:
            print(f'生成 {output_name} 时出错：{str(e)}')

print(f'\n批量生成完成，共生成 {len(generated_layers)} 个平行线图层。')

扩展阅读

官方手册：v.parallel - GRASS GIS Manual

更多问题，欢迎留言。转载须注明出处。
