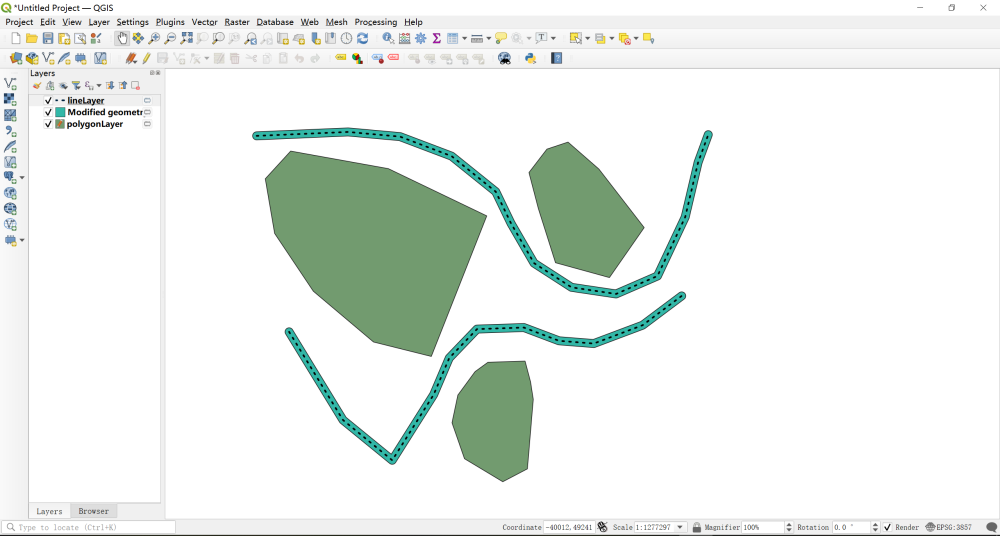

如何制作如上图所示的，线缓冲区呢？使用QGIS很容易实现。本文提供两种实现思路，根据你的使用场景，请自行选择。
思路1：要制作线缓冲区，其实是根据一个矢量线图层，使用缓冲区算法，构建另一个矢量面图层。

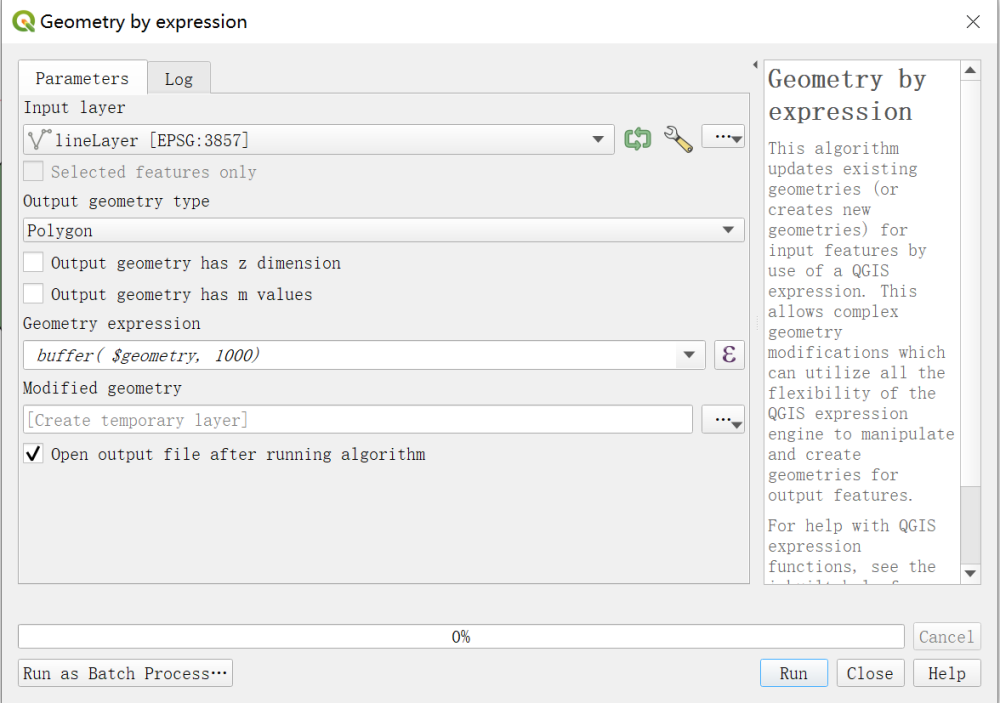

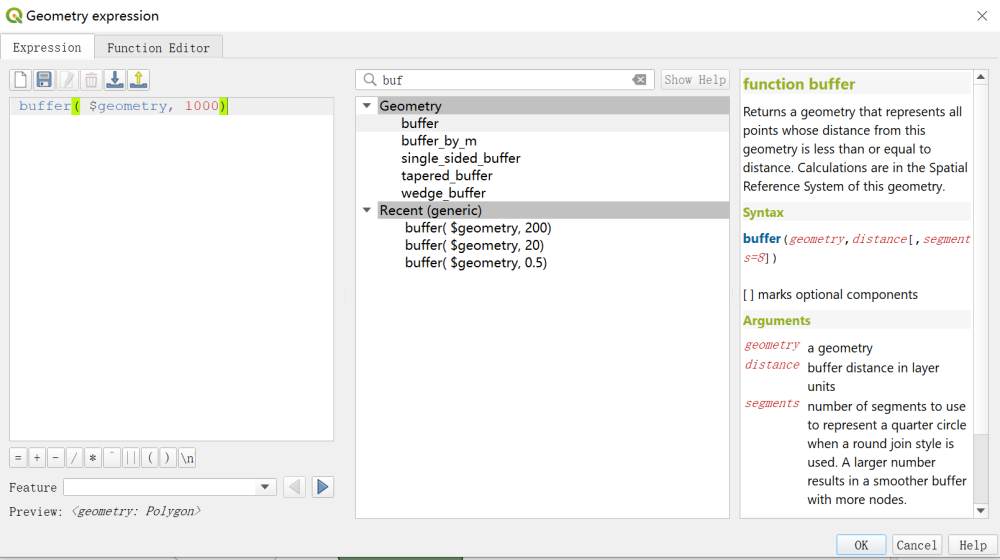

使用工具：图形表达式（Geometry by expression），应用算法：集合图形>Buffer
注意：Buffer算法中的distance参数是缓冲区距离，请根据你的矢量数据参考系设置（投影坐标，还是地理坐标）
点击这里，了解更多坐标系信息。
点击这里了，了解如何重投影。

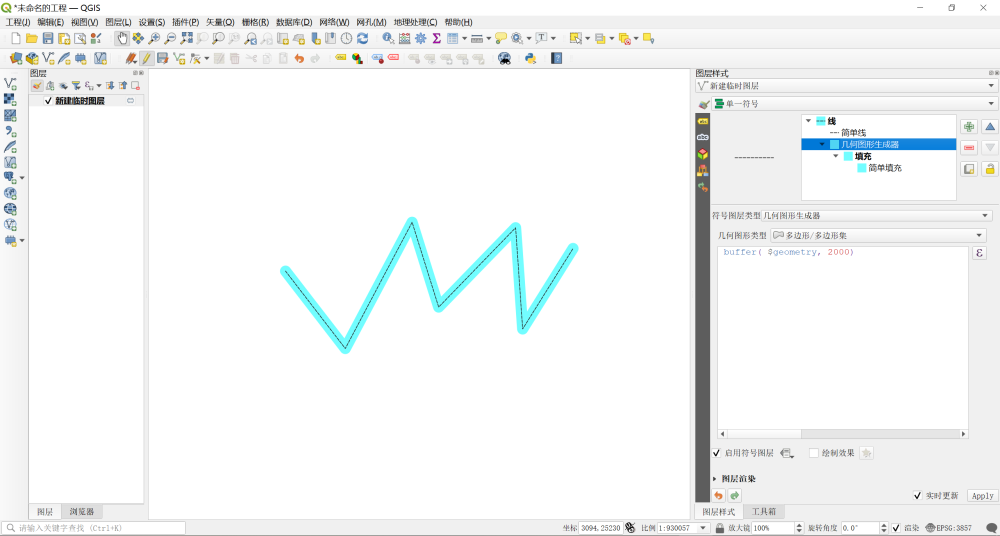

思路2：使用矢量图层样式，给简单的线符号增加特定面符号。
使用工具：图层样式，添加几何图形生成器，应用算法：集合图形>Buffer
虽然两种思路都可以制作线缓冲区，该如何选择呢？
他们的核心区别就是，思路1生成了缓冲区数据，方便导出和后续计算，是一次性生成的固定数据。思路2只是按照符号，构建了一个复合型符号，无法导出，但会根据原有矢量数据的位置，实时计算。
综上，我给出一个武断、粗浅的结论是：如果需要后续计算或导出缓冲区数据，请选择思路1。如果只是作图浏览，请选择思路2。
有更多问题，联系我们。欢迎交流，转载请注明出处。
