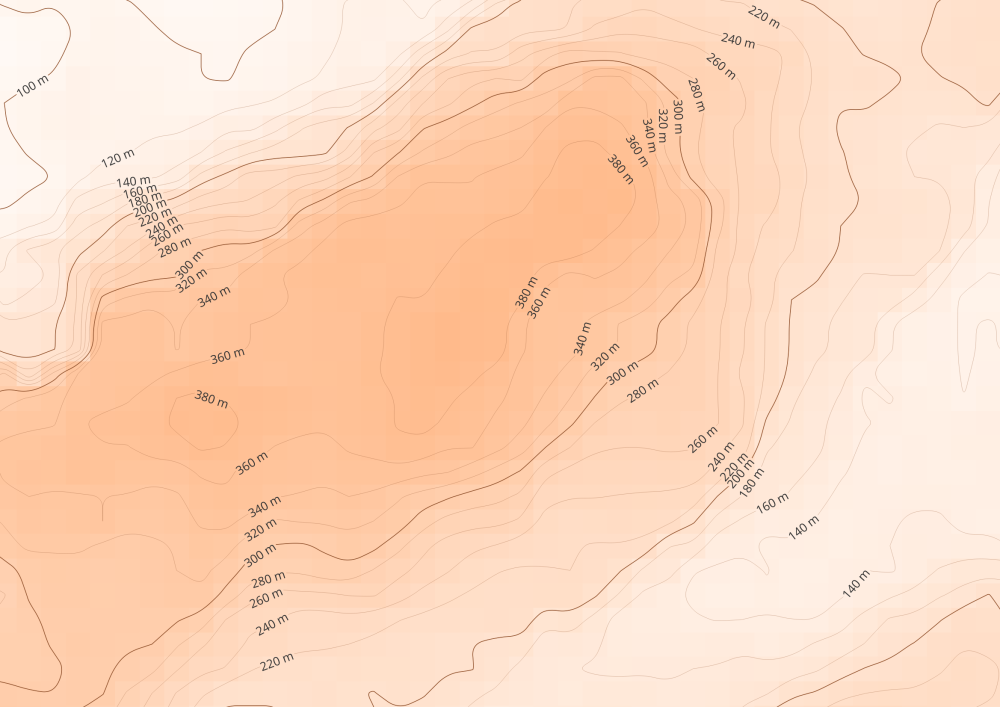

本文讲解如何制作这样一张等高线地图。整体工作分为以下几步：
一、数据准备
得益于卫星数据采集的普及，可以很方便的获取90m、30m、12.5m分辨率的数据。点击这里，了解如何获取各个分辨率数据方法。

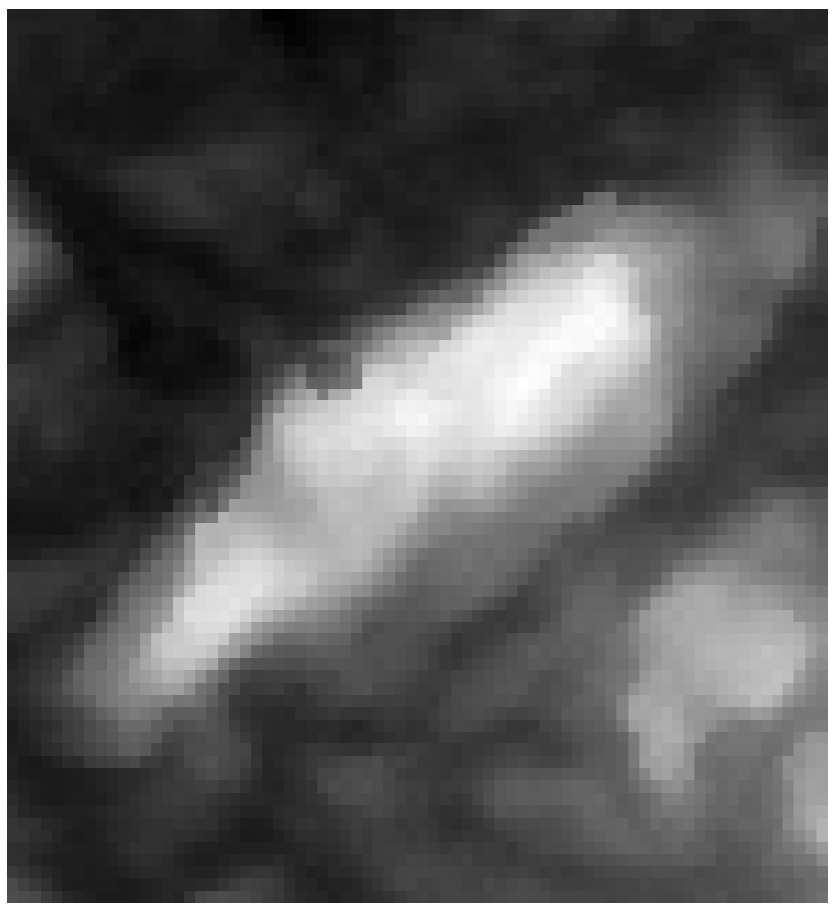

数据预处理：选择合适的坐标系后，将DEM数据重投影到此坐标系下，并根据分析范围，对数据裁切。点击这里，了解如何选择地图坐标系
二、等高线生成

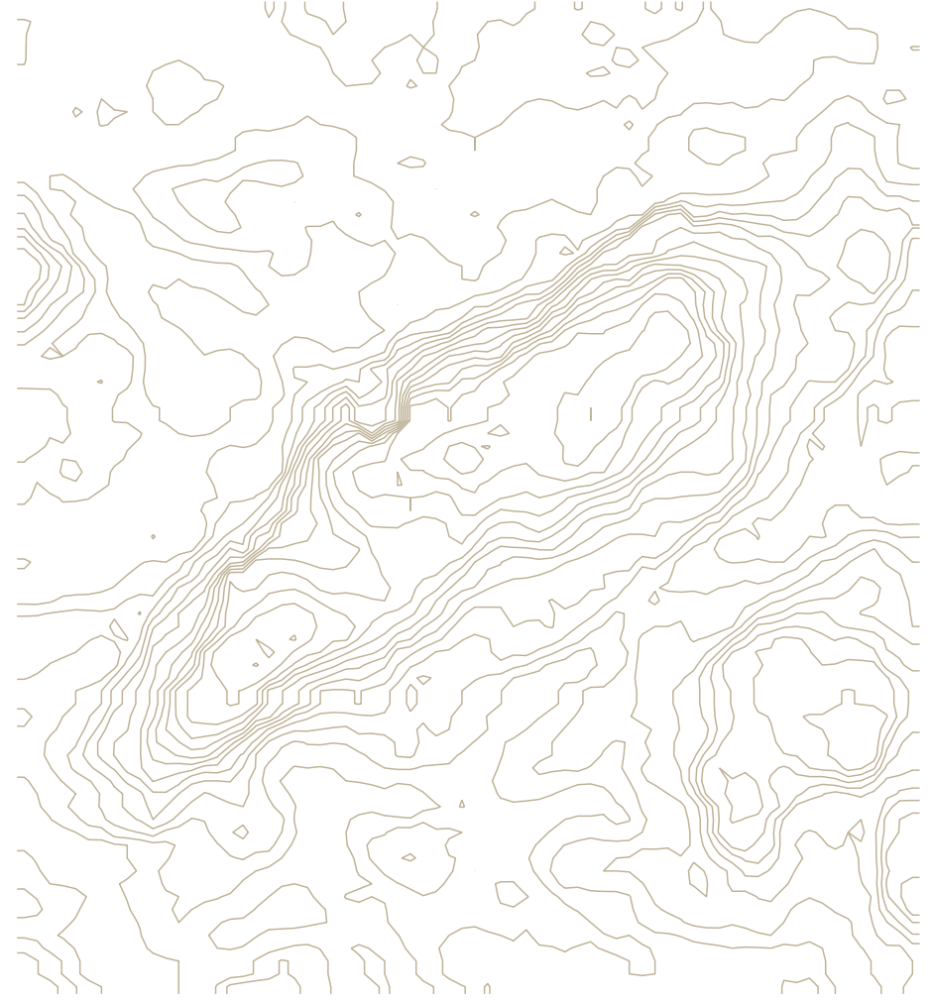

生成原始等高线：使用QGIS菜单工具 栅格>提取>等值线，选择DEM数据和等高线间隔。

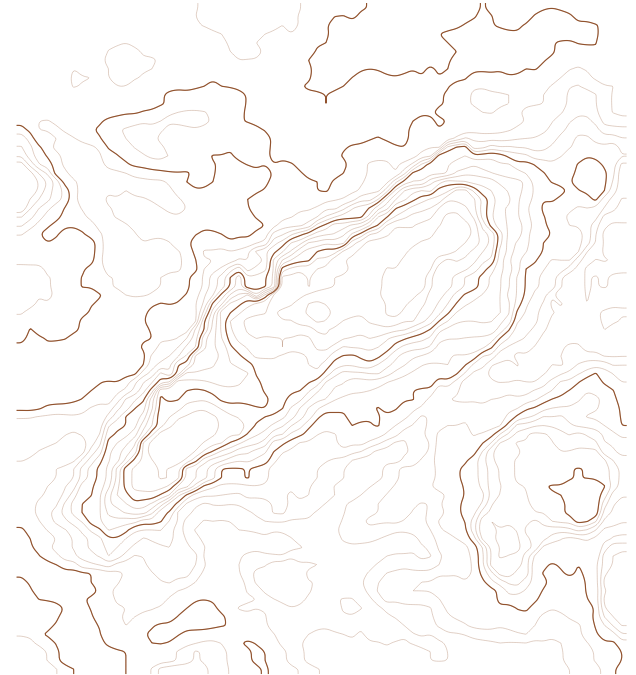

等高线修整：不难发现，原始的等高线会有很多零碎折线，并且不够平滑。所以必须对等高线修整。修整过程主要是删除短线、平滑、简化。
删除短线：点击这里，查看如何根据条件删除矢量要素。

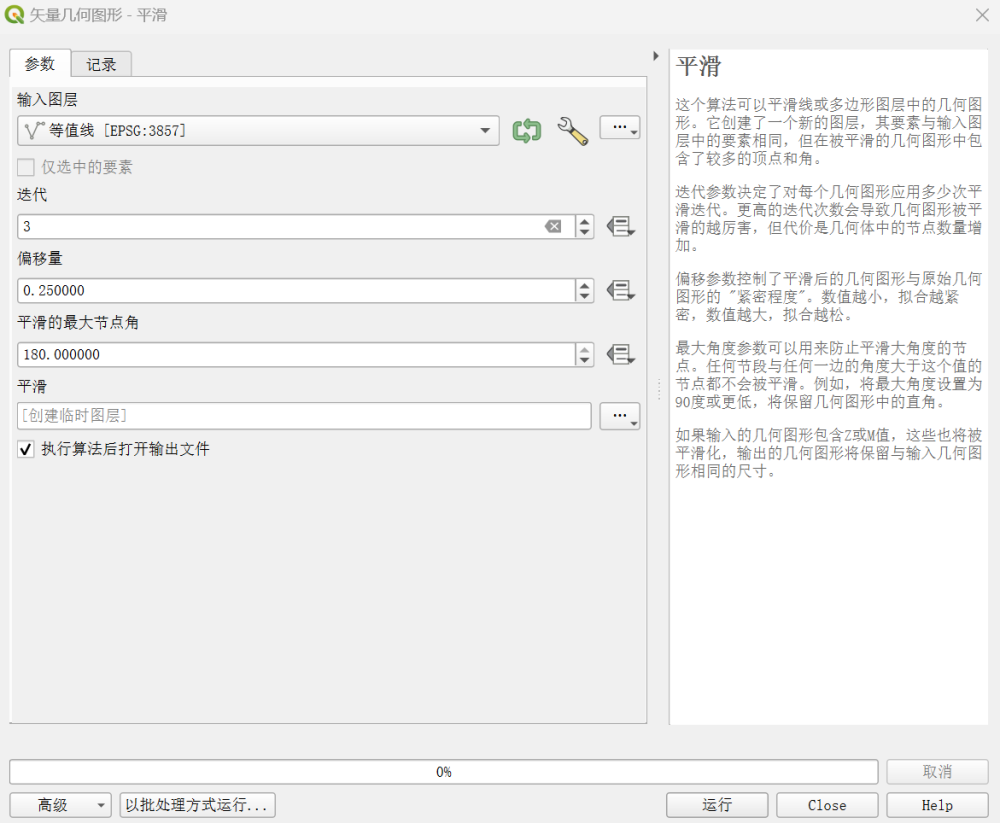

平滑：我们使用QGIS默认的矢量平滑工具。
简化：我认为不是所有数据都需要简化操作。通常，先通过简化操作，再进行平滑操作后，等高线线形会更为平整。
三、样式调整
DEM底图配色：为了凸显地形数值，可采用比较偏淡的色调。此处配置风格多种多样，不再赘述。

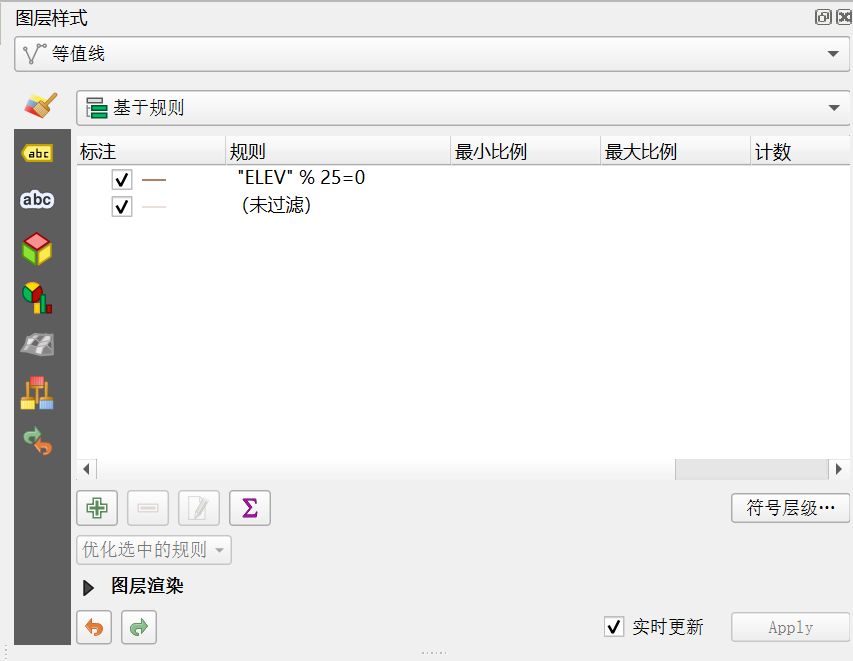

等高线符号调整：为了区分不同数值的等高线样式，使用基于规则的符号设置。

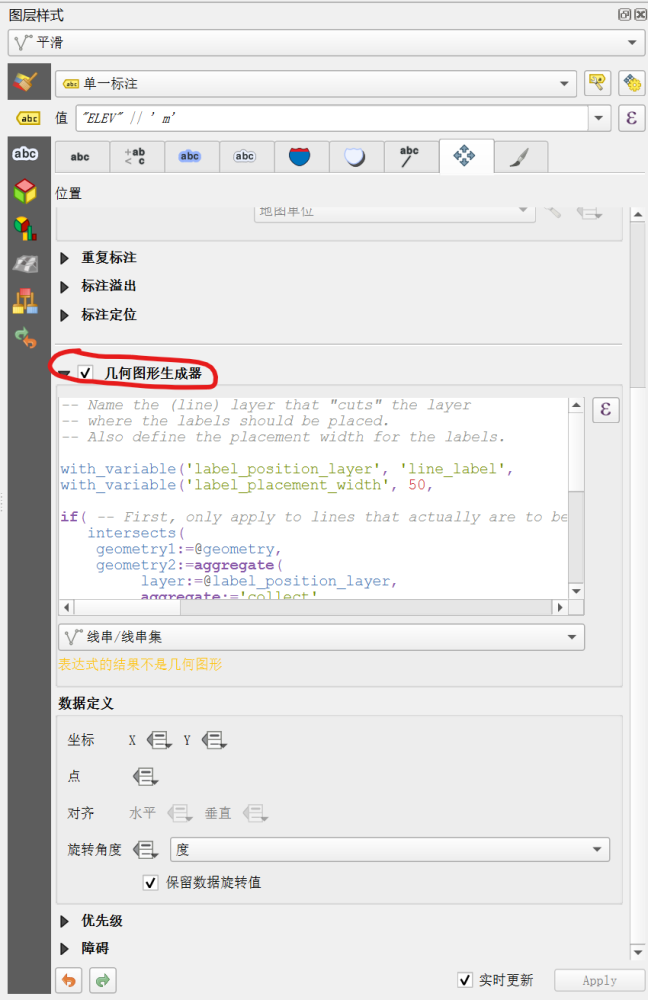

等高线注记配置：为了将注记根据要求排列，使用几何图形生成器，确定注记位置。
实现思路：构建一个折线图层，计算折线与等高线的相交位置，作为注记显示位置。请将折线图层的名称改为line_label。如下图，绿色线段，即为我绘制的折线图层。
代码如下：
-- Name the (line) layer that "cuts" the layer
-- where the labels should be placed.
-- Also define the placement width for the labels.
with_variable('label_position_layer', 'line_label',
with_variable('label_placement_width', 50,
if( -- First, only apply to lines that actually are to be labled (improve speed)
intersects(
geometry1:=@geometry,
geometry2:=aggregate(
layer:=@label_position_layer,
aggregate:='collect',
expression:=$geometry
)
),
aggregate( -- The actual label placment
layer:=@label_position_layer,
aggregate:='collect',
expression:=intersection(
geometry1:=geometry(@parent),
geometry2:=buffer($geometry, @label_placement_width)
)
),
'') -- End of if-statement
))
需要更多技术支持，请联系我们，转载请注明出处。
